Raum-Zeit-Visualisierungen

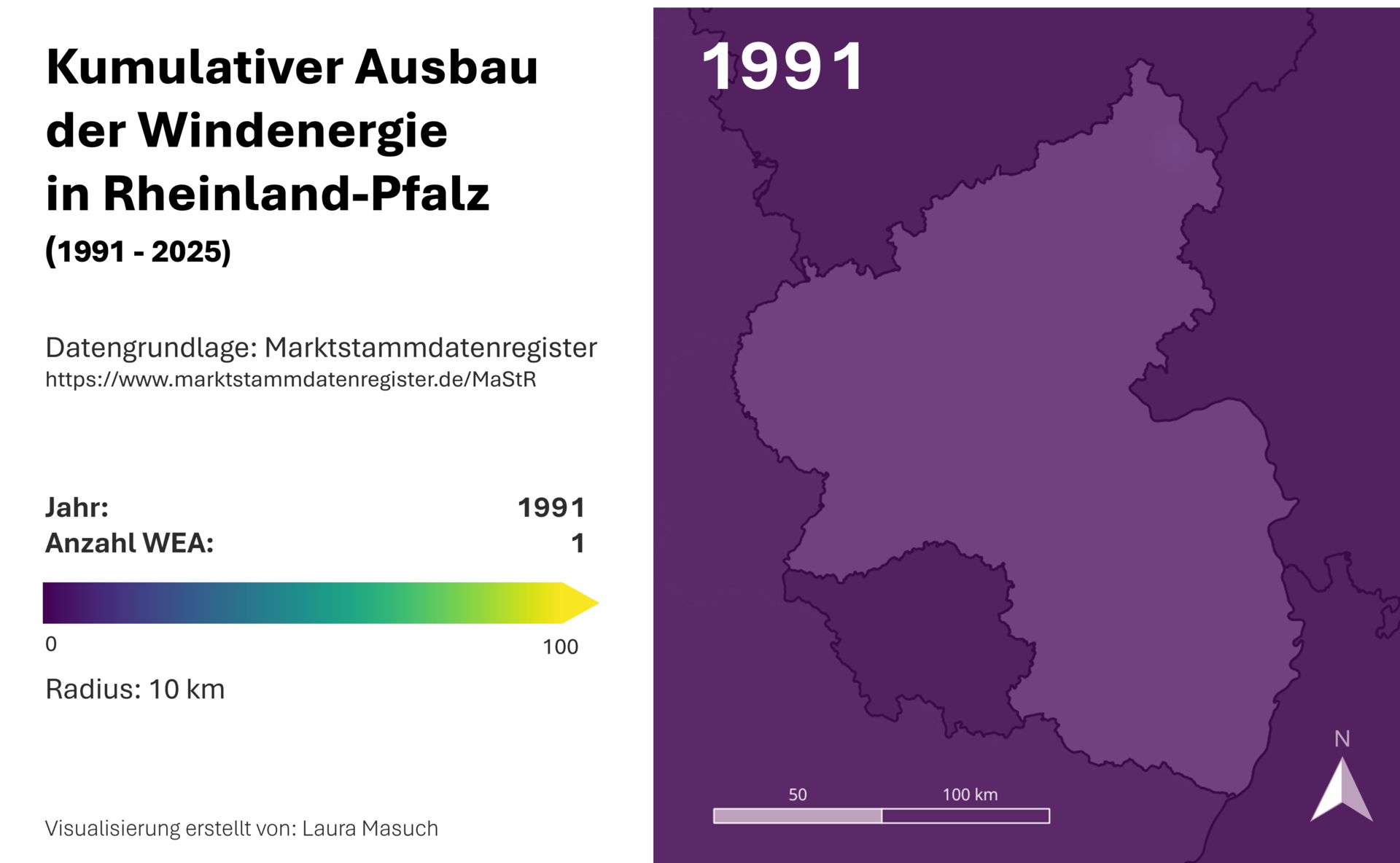

Die Animation stellt den kumulativen Ausbau der Windenergie in Rheinland-Pfalz von 1991 bis 2025 dar. Jährlich erzeugte Heatmaps zeigen alle bis zu diesem Zeitpunkt installierten Anlagen. Die Heatmaps basieren dabei auf einem Suchradius von 10 km. Die Farbskala codiert die Anzahl der innerhalb dieses Radius befindlichen Windenergieanlagen und reicht von 0 (farblich nahezu identisch mit dem Kartenhintergrund) bis zur Komplementärfarbe Gelb für Werte ab 100 Anlagen. Jede neue Karte erweitert die vorherige um die Standorte, die im jeweiligen Jahr hinzugekommen sind. Durch die hintereinander ablaufende Bildsequenz entsteht ein zeitlicher Überblick, der die räumliche Entwicklung und Verdichtung der Windenergienutzung im Land anschaulich visualisiert.

Software: QGIS 3.34 Long Term Release

Datenquelle: Marktstammdatenregister

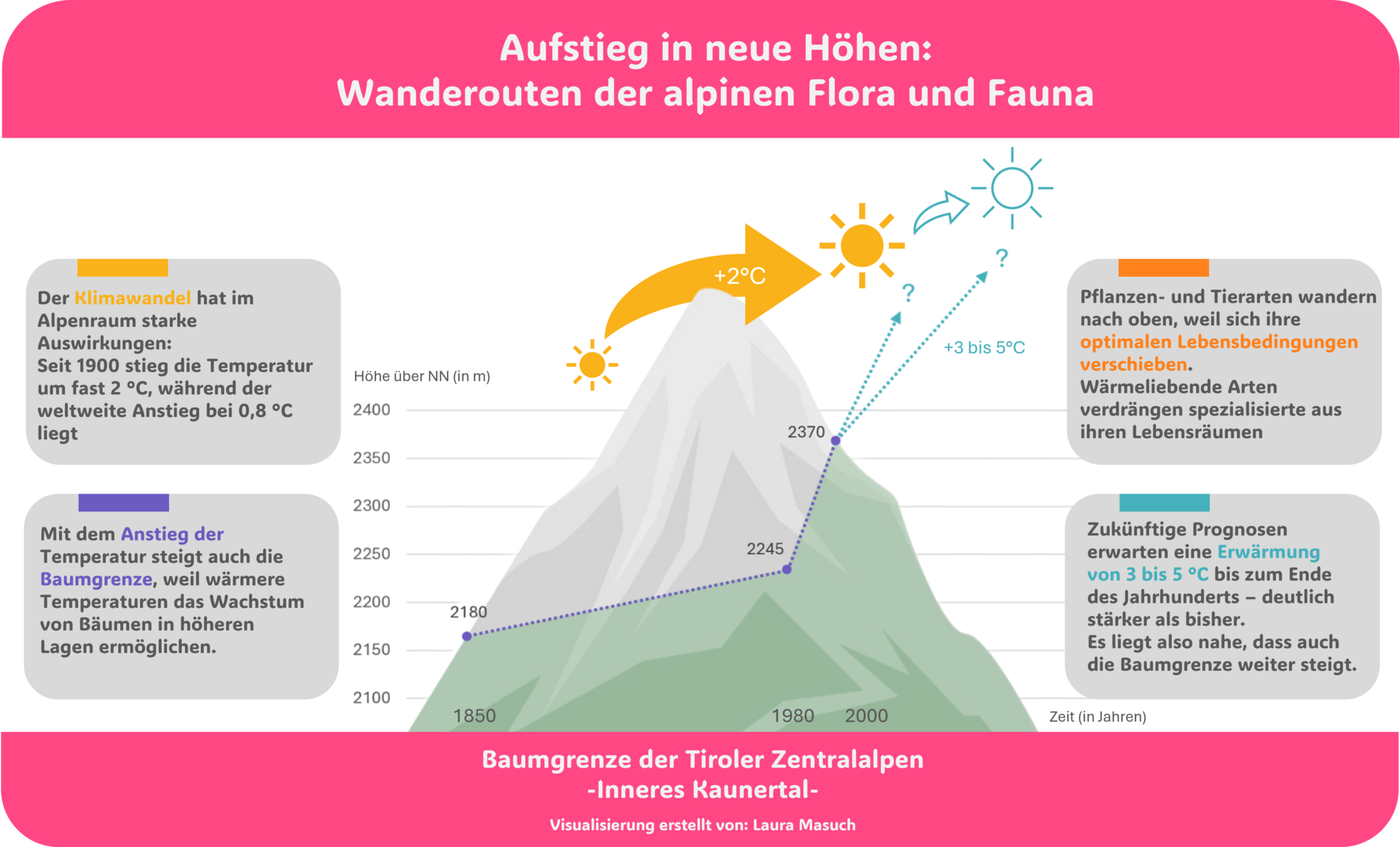

Bei dieser Infografik handelt es sich um eine Raum-Zeit-Visualisierung. Die Verschiebung der Baumgrenze in Abhängigkeit von durch den Klimawandel verursachten Temperaturänderungen wird hier auf sehr vereinfachte aber dennoch anschauliche Weise dargestellt. Zusätzliche Textboxen wurden eingefügt, um den Sachverhalt weiter zu erläutern.

Software: MS Excel, MS Powerpoint

Datenquelle: Online-Recherche

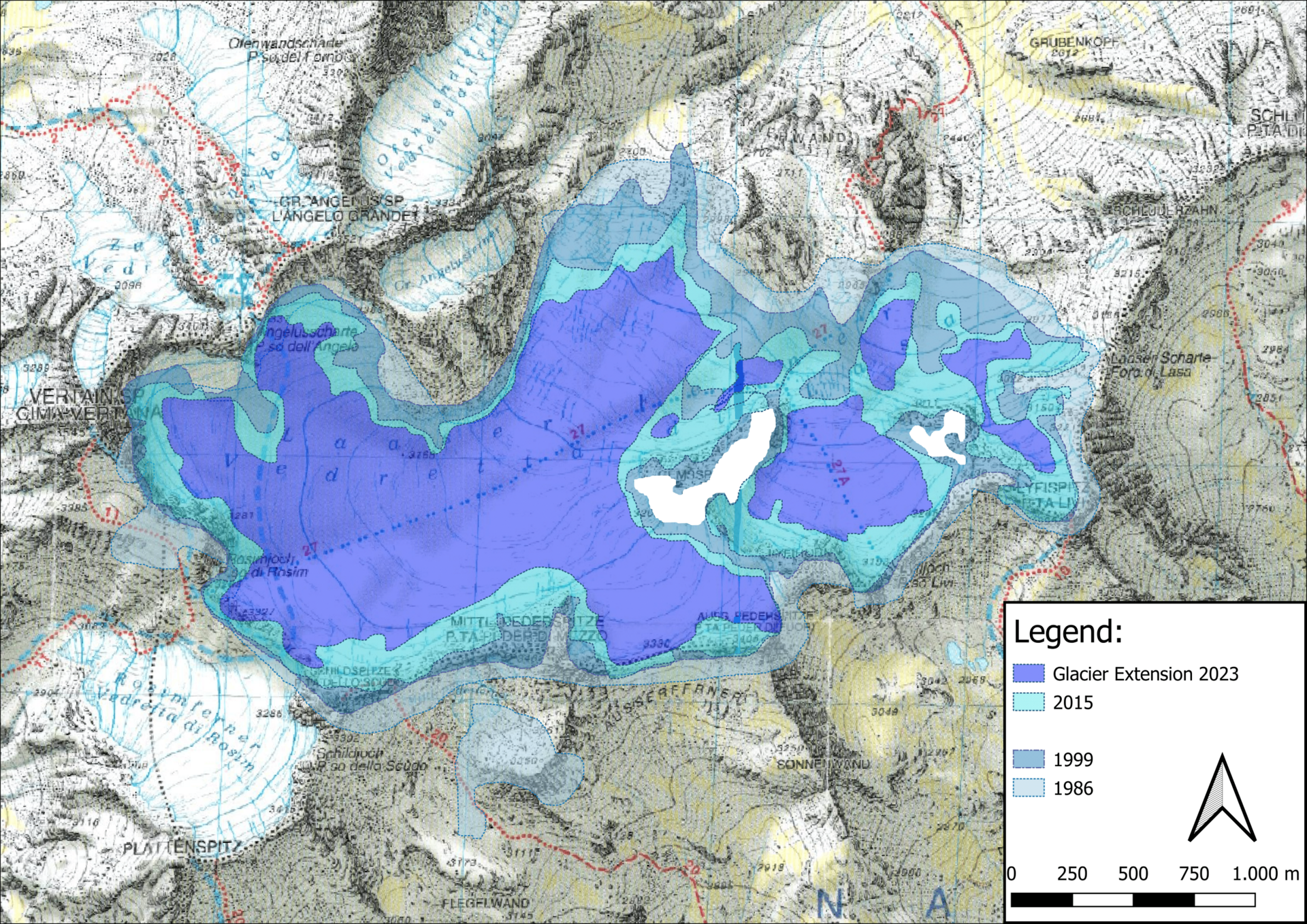

Hier wurde eine Dokumentation der Raum-Zeit-Dynamik des Laaser Ferner 1986 - 2023 erstellt, indem die Ausdehnungen des Gletschers zu verschiedenen Zeitpunkten (Auswertung von Fernerkundungsdaten) im Verlauf der Jahre übereinandergelegt wurden. Durch den direkten visuellen Vergleich innerhalb derselben Karte sowie einer geeigneten Farbzuordnung wird der Rückgang deutlich sichtbar gemacht.

Software: QGIS 3.34 Long Term Release

Datenquelle: Eigene Auswertungen

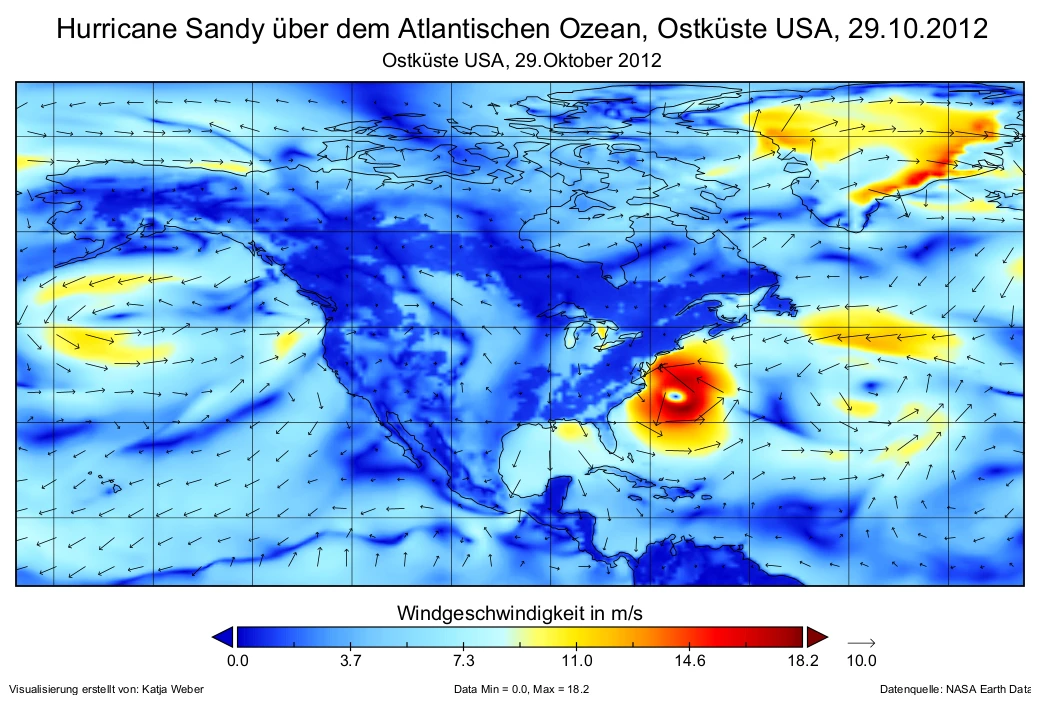

Panoply ist eine von NASA entwickelte Software, die zur Visualisierung meteorologischer und klimatologischer Parameter wie Boden- und Wassertemperatur, Niederschlagsverteilung, oder in diesem Fall Windrichtung und Windgeschwindigkeit dient. Mithilfe der Möglichkeit zum Erzeugen kleiner Animationen lässt sich mit Panoply auch die Veränderung besagter Parameter über die Zeit hinweg darstellen. Eine offizielle Zusammenstellung von Anleitungen zur Verwendung des Tools gibt es hier, den verwendete Datensatz inklusive Erklärung gibt es hier.

Anmerkung: Alle Dokumentation zu Panoply liegt nur in Englisch vor. Um Datensätze von EarthData herunterladen zu können, muss man einen kostenlosen Account auf der Webseite erstellen.

Software: Panoply

Datenquelle: NASA EarthData

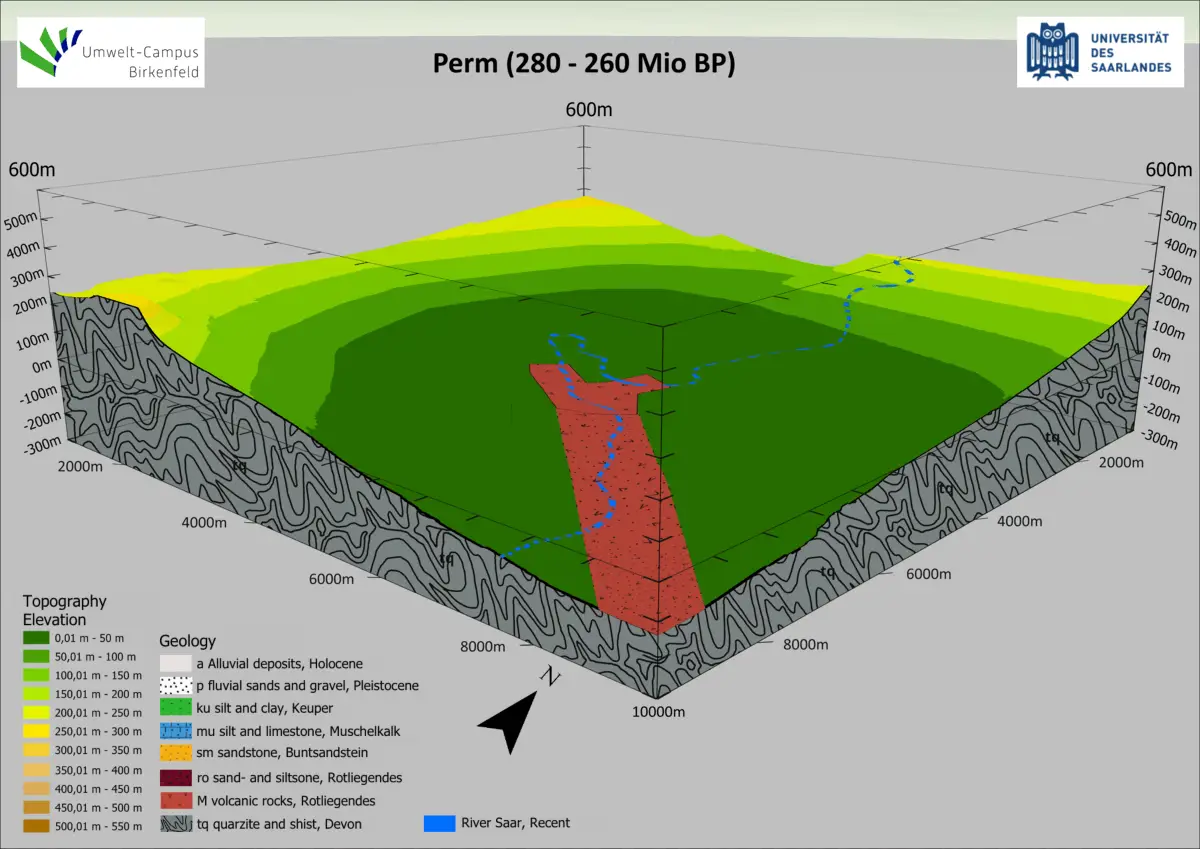

Ein Blockdiagramm ist eine schematische, dreidimensionale Darstellung eines Ausschnitts der Erdkruste, die sowohl die Geländeoberfläche als auch den geologischen Untergrund zeigt. Werden zu unterschiedlichen geologischen Epochen Blockdiagramme der (rekonstruierten) Landschaften erstellt können diese -wie in unserem Fall- als animiertes multiGIF die Landschaftsentwicklung über geologische Zeiträume ansprechend und verständlich visualisieren. Die Beispieldarstellung visualisiert die Entwicklung der Saarschleife über die letzten 300 Mio Jahre.

Software: ArcGIS

Datenquelle: Eigene Analysen Umwelt-Campus, Universität des Saarlandes

Weitere Infos:

https://www.umwelt-campus.de/iss/projekte/laufende-projekte/virtual-geology

KUBINIOK, J., FISCHER-STABEL, P. & J. AZVEDO (2025): 3D-Terrain Mapping and Mixed Reality Cartography Supporting Edutainment in Landscape Genesis – The Saarschleife Geotope Application. The Cartographic Journal, 1–10.
